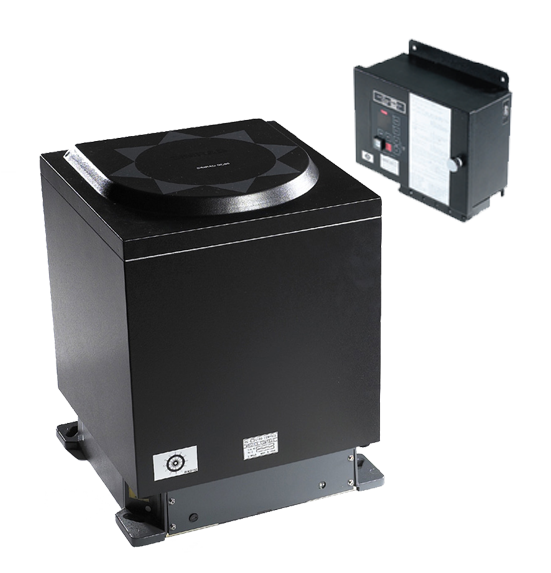

GC-80/GC-85
GYRO COMPASS

TOKYO KEIKI 사의 TG-8000 과 동일한 제품으로 SIMRAD의 브랜드로 재탄생한 제품입니다

Simrad GC80 자이로컴퍼스는 해양 산업에서 요구되는 고급 DP(동적 위치 제어) 시스템에 최적화된 솔루션입니다. 세계 각지의 선주와 DP 시스템 제공업체들이 Simrad GC 시리즈 자이로컴퍼스를 선택하는 이유는 가장 유연한 자이로컴퍼스 솔루션을 제공하기 때문입니다.
듀얼 시스템과 확장 시스템을 결합한 구성으로, 총 세 개의 자이로컴퍼스를 사용하여 DP 선박이 가혹한 조건에서도 효과적인 운항을 위한 방향 및 제어 정보를 모두 제공합니다.
전 세계적으로 구축된 서비스 및 보증 네트워크를 통해 언제든 추가 지원을 받을 수 있습니다.

WEBSITE

GC-80/GC-85
제품 주요 정보

구분	GC85	GC80
크기	340(w) X 340(d) X 438(h) mm
무게	23kg
승인	Wheelmark IMO: MSC97 (73) 13.2.6 (2000 HSC Code) IEC: 60945 61162 ISO: 6328 (2001)
추종 속도	75 도/초 미만
피치/롤 각도	± 45deg
정확도 설정시간 정적 에러 정점 에러 동적 에러	3시간 이내 ± 0.1˚ 미만 ± 0.1˚ 미만 ± 0.4˚ 미만
속도 허용 범위	0~70 노트
헤딩출력	4x NMEA 0183, 1x stepper (Compact), 10x NMEA 0183, 4x stepper (Dual/Expanded)
선회율	3x analogue (Dual/Expanded only)
전원	24V DC (70W) - 110/220V AC (이중 확장)

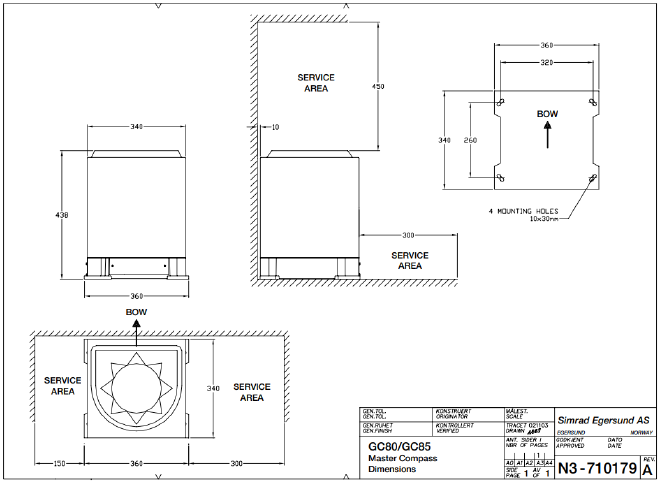

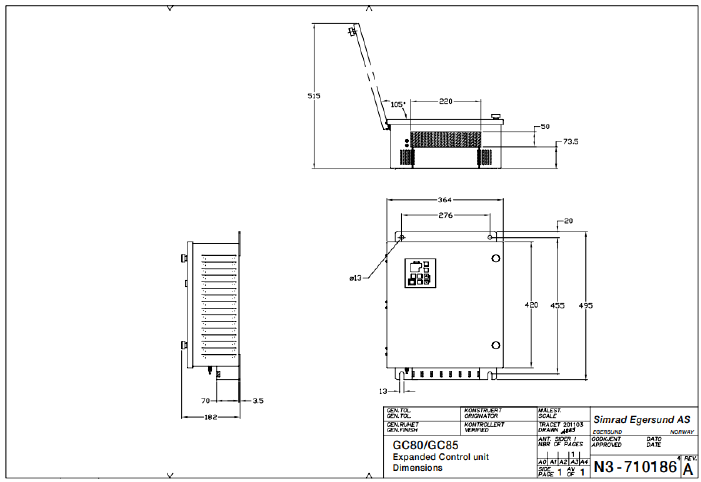

제품 도면

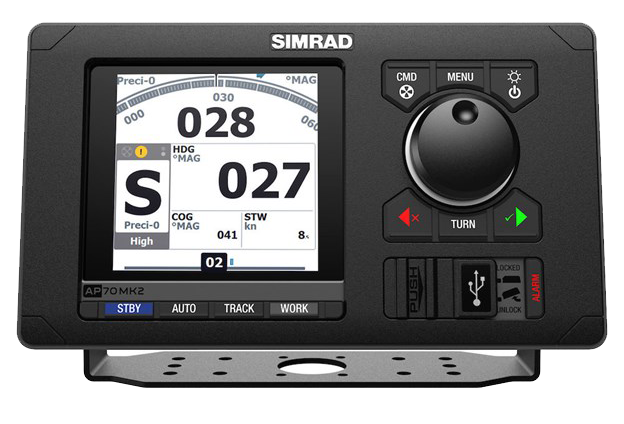

AP70 MK2

선박을 위한 완벽한 자동조타 솔루션, AP70 Mk2

AP70 및 AP80을 대체하는 IMO/SOLAS 자동조타 장치로, AP70 Mk2는 이전 모델의 잘 알려진 플랫폼을 유지하면서도 더 밝고 선명한 디스플레이와 현대화된 소프트웨어 인터페이스를 제공합니다.
반응성이 뛰어나고 내구성이 강하며 사용이 간편하도록 설계되었으며, 정밀 회전식 제어 다이얼과 조타 모드에 즉시 접근할 수 있는 전용 버튼을 갖추고 있습니다. 또한 여러 가지 맞춤형 작업 모드와 다중 방향타/추진기 통합 기능도 제공됩니다.

WEBSITE

AP70 MK2
제품 주요 정보

구분	AP70 MK2
네트워크	1 x CAN 버스(NMEA 2000) / 1 x USB / 1 x Ethernet
전원 전압	12/24 V DC +30-10%
전력 소비(최대)	12V DC에서 0.7A, 24V DC에서 0.4A
크기 / 무게	253 x 144 x 54mm / 1.4kg
화면	5인치 16-bit color TFT, CCFL 백라이트
화면 해상도	480 x 480
EMC 보호	IEC 60945: 2002-08
형식 승인	오토파일럿 컴퓨터에 따라 HCS, HSC, Wheelmark, US Coastguard, CCS 및 RMRS 승인
승인 준수	MED-B-7837-DNV, MED-B-7918-DNV, MED-D 내비게이션 장비
콤파스 센서 지원	NMEA2000, NMEA0183
선회율	사전 설정 값의 ± 10% 또는 3˚/분 이내. 참조 ISO 11674: 4.3.7
헤딩 표시 오류	〈0.5˚. 참조 ISO 11674: 4.3.5
헤딩 안정성	±1˚ 이내 참조 ISO 11674: 4.3.13
리더/스러스터 드라이브	리버스 펌프, 솔레노이드 온/오프, 비례 밸브, 아날로그
시리얼 데이터 입출력 포트	AC70: 1, AC80, AC85, SI80: 4
헤딩 센서	자이로 컴퍼스, 플럭스 게이터 / 레이트 나침반, 자기 나침반, GPS 나침반(NMEA)
코스 선택	로터리 코스 노브 및 버튼
경보	가청 및 시각적 외부 옵션(AC70)
조타 모드	대기, 비 추종, 추종, 자동, 노-드리프트, Nav(항해)
엔진 드라이브 시스템 통합	리버스 펌프, 솔레노이드 밸브 켜기 / 끄기, 비례 밸브,아날로그 ,CAN(SG50Pro)
적용 선박	9m 이상의 동력선
리더 센서 지원	RF300, RF45X, RF25N, RF70, RF14XU
특수 선회 모드	U턴 및 S턴
작동 환경	-30C ~ +55C
방수	IPx6(매립 설치시)

제품 도면

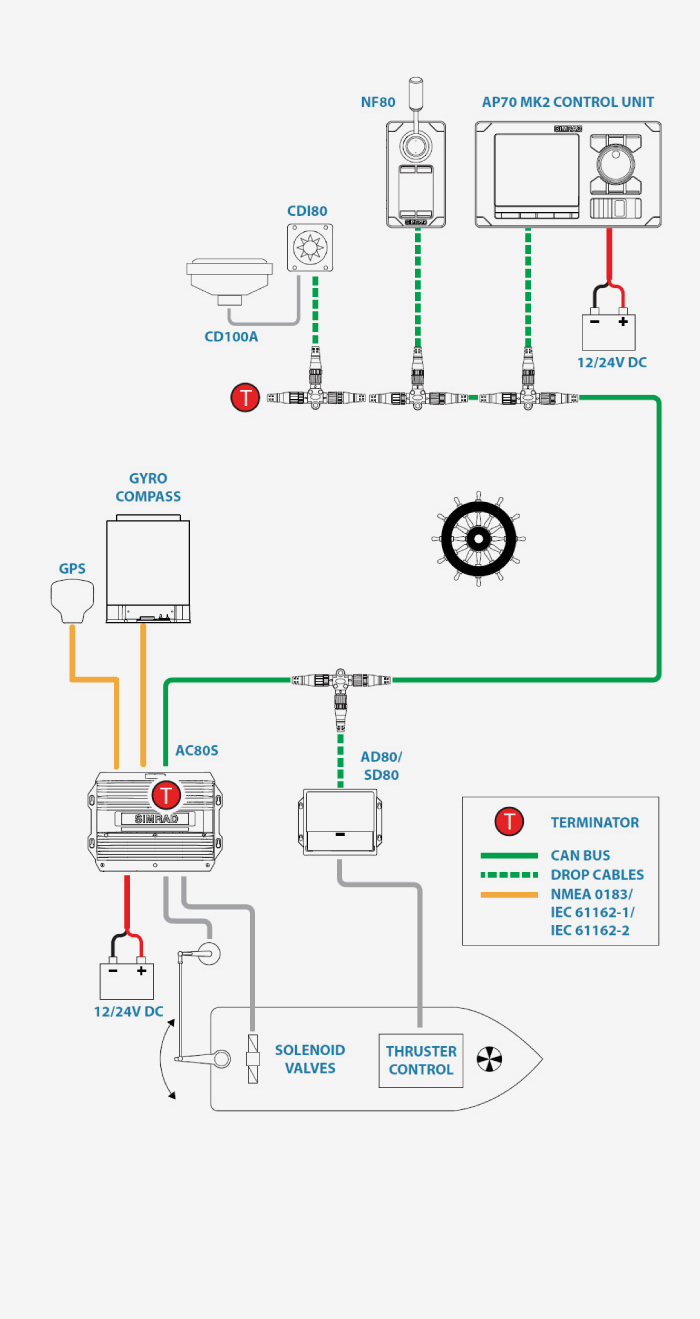

AP70 MK2 IMO Wheelmark 승인 구성도

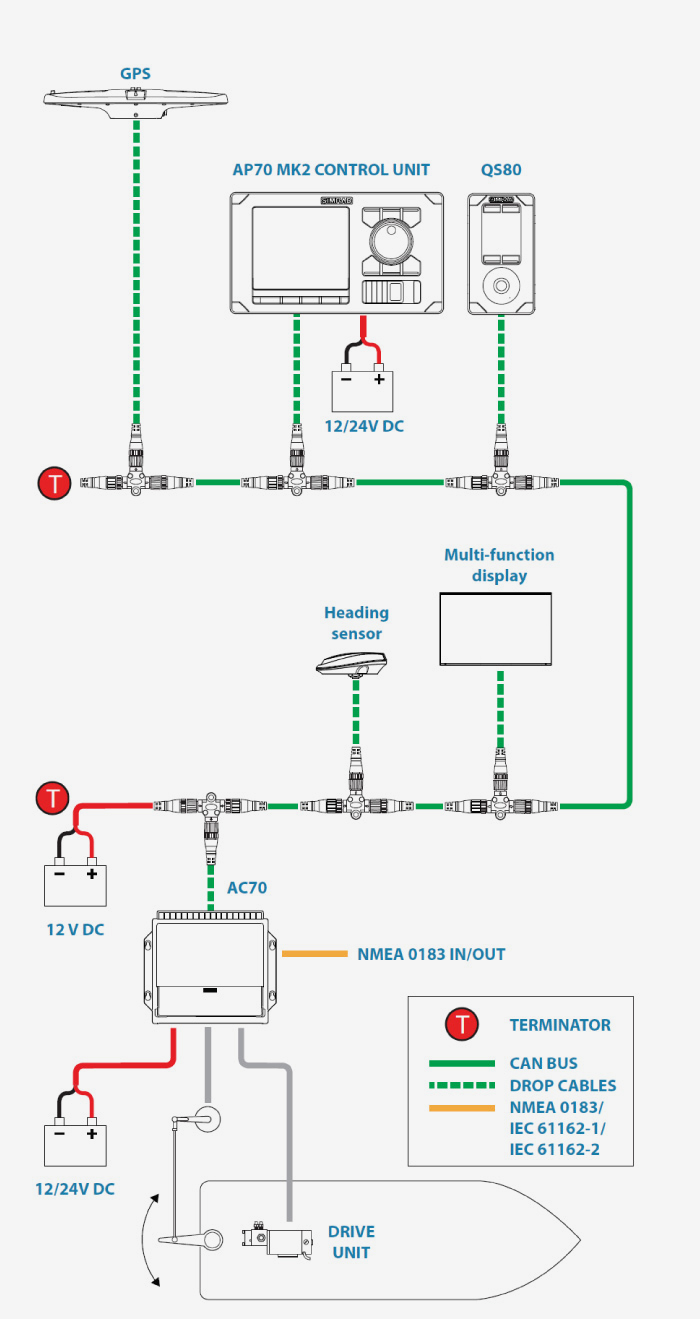

AP70 MK2 IMO Wheelmark 비승인 구성도
